Ensemble de roues de 1000 mm pour wagons 22.9T

Pour les véhicules à moteur à vapeur

Ensemble de roues de chemin de fer 1000 mm Ensemble de roues conforme à IRS-R19/93 Ensemble de roues de wagons de chemin de fer

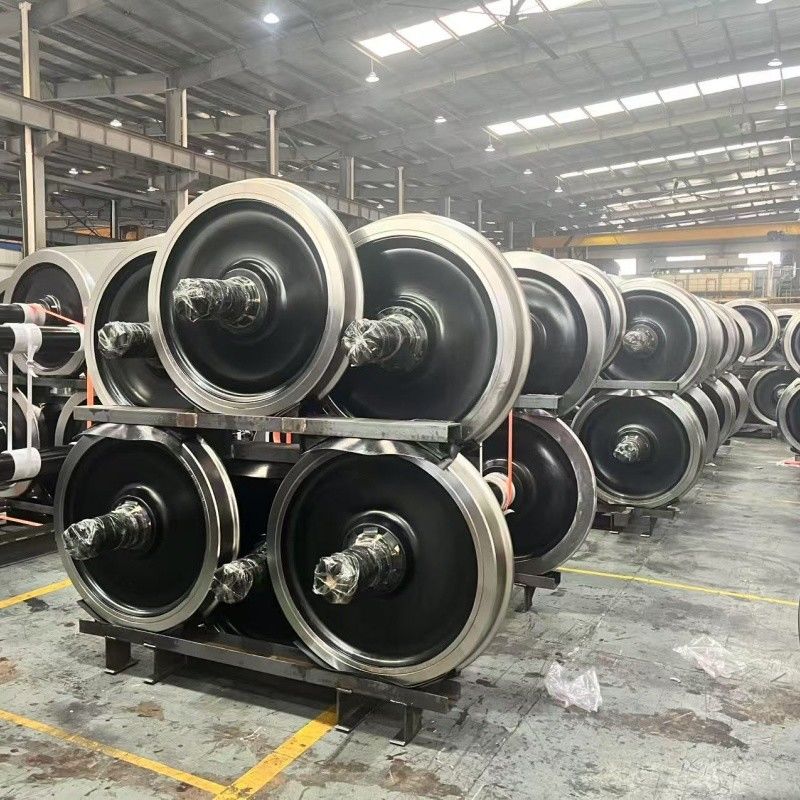

Un ensemble de roues de 1000 mm

Détails:

Marque:Railteco

Pays d'origine: Chine

Application:Pour les groupes de roues de wagons

Charge de l'essieu:22.9t

Certificat: approuvé par RDSO, inspection BV

Processus:Forgeage

Garantie: 5 ans

Prix:Négociable

Paiement:T/T ou L/C

Capacité d'approvisionnement: 1500 par mois

Délai de livraison: (dans les chemins de fer) Environ 45 à 60 jours

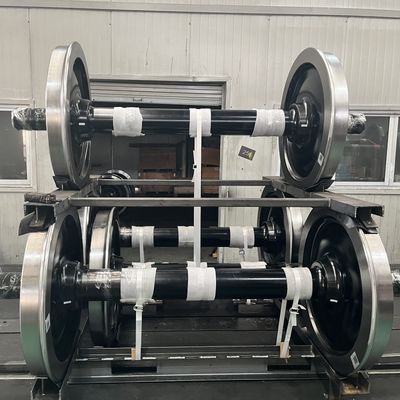

Emballage régulier:Palette (ensemble de roues sans roulement et boîte d'essieu, un conteneur 20GP peut charger 12units ensemble de roues)

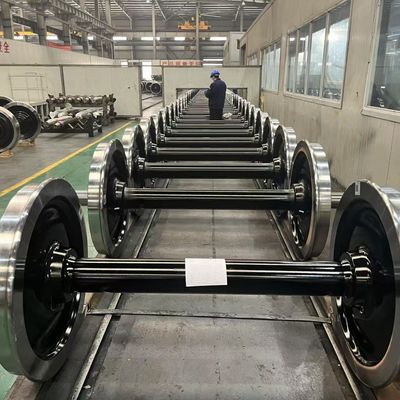

Ensembles de roues, jauge 1676 mm, avec roues monobloc de 1000 mm, pour une charge d'essieu de 22,9 tonnes selon IRS-R19/93 Partie 1.

Standard:IRS-R19/93 Les États membres doivent communiquer à la Commission les informations suivantes:

Selon le dessin et les exigences du client.

Principales caractéristiques techniques:

- écartement 1676 mm

- longueur totale de l'essieu 2514 (+1/-1) mm

- Distance du centre du journal 2260 mm

- distance entre les deux roues pressées sur l'essieu: 1600 (+1/-1)

- le poids des roues est de 1413 kg

- diamètre de roulement de roue de 1000 (+3/0) mm

- largeur de jante de roue 127 (+1/-1) mm

- épaisseur de la toile:

- à la connexion avec le cerceau 20 (+2/-0) mm

- en connexion avec la nef 25 (+2/-0) mm

- un diamètre extérieur du moyeu du côté opposé à la lèvre de 240 (+4/-0) mm

- un diamètre extérieur du moyeu sur le côté de la lèvre de 240 (+4/-0) mm

- longueur du moyeu: 190 (+3/-0) mm

- diamètre de la carrosserie de l'essieu de 185 (+2/-0) mm

- pression nominale de roue sur le diamètre de l'essieu de 200 mm

- longueur totale de l'essieu 2514 (+1/-1) mm

- diamètre du journal d'essieu de 144 ((+0,239/+0,264) mm

- longueur du journal d'essieu 277 (+ 0,5/- 0,5) mm

- diamètre de l'obturateur d'essieu f 160 t7 (+ 0,174/+ 0,134) mm

- longueur de l'obturateur 58 (+1/-0) mm

- pression nominale de roue sur le diamètre de l'essieu de 200 mm
